Технические характеристики

Аэродромный мобильный кабельный удлинитель «GR»

Аэродромный мобильный кабельный удлинитель «GR» предназначен для транспортировки, хранения и перемещения кабеля напряжением до 1000В переменного тока 50/400Гц или постоянного тока 28В/600А.

Устройство «GR» допускает транспортировку, хранение и перемещение кабеля общим сечением до 250 мм, длиной до 60 метров.

Отличительными особенностями устройства являются пневматические колеса диаметром 420 мм, позволяющие транспортировать удлинитель даже по неглубокому снегу и открытому грунту, что особенно важно для небольших аэродромов и дальних стоянок, а также возможность оснащения разнотипными кабелями и кабельными разъемами в соответствии с требованиями заказчика.

Устройство и работа изделия

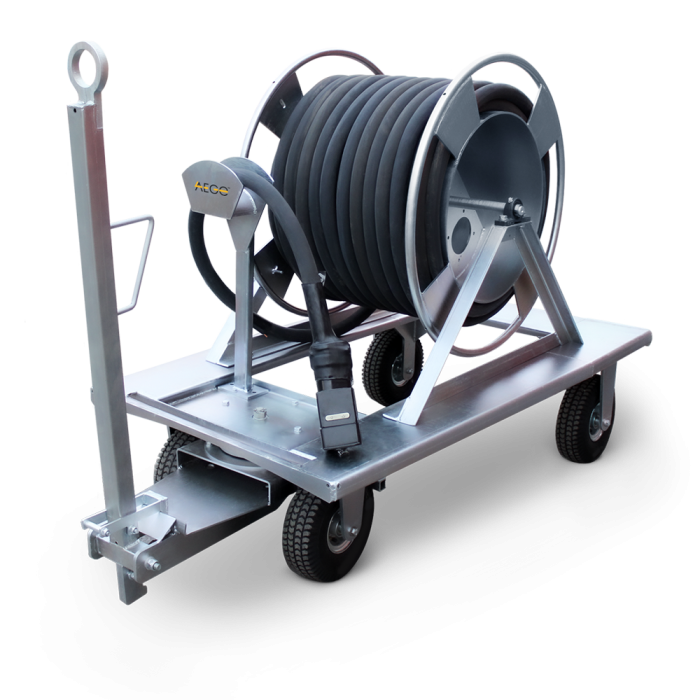

«GR» представляет собой барабан, установленный на транспортную тележку. На барабане в намотанном состоянии расположен кабель. На торцевой стороне барабана находится необходимая розетка, к которой подсоединена одна сторона кабеля. У барабана есть фиксация в трех угловых положениях. Ось барабана находится на двух подшипниках, которые устанавливаются на тележку.

В изделии используется стандартная тележка для оборудования AXA Power. В передней части тележки есть держатель для свободной стороны кабеля, оснащенного вилкой, и водило для транспортировки, оснащенное тормозом.

Тележка и барабан изготовлены из стали и имеют цинковое (опционально – порошковое) антикоррозионное покрытие.

Дополнительные опции

• Порошковое покрытие тележки и барабана.
• Длина кабеля от 10 до 60 метров.
• 1, 2 или 3 выходных разъема.
• Возможность установки входных и выходных разъемов отечественного производства ШРАП-400, ШРАП-500 и др., а также импортного производства, например АВВ.
• Возможность установки специальных разъемов по желанию заказчика.

Технические данные

• Устройство «GR» допускает транспортировку, хранение и перемещение кабеля общим сечением до 250 мм, длиной до 60 метров.

Условия эксплуатации

• Температура окружающего воздуха: от -40°С до +40°С
• Верхнее значение относительной влажности воздуха: 95% (при +20ºС и более низкой температуре).

Массогабаритные характеристики
Масса изделия без учета массы кабеля: не более 100 кг.
